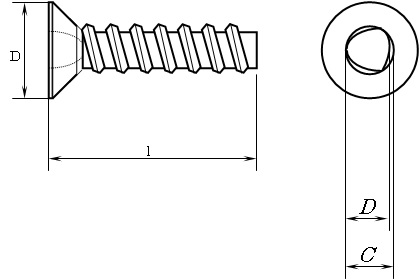

精密皿 PタイプMICRO FLAT HEAD SPECIAL TAPPING SCREW(P-TYPE)

精密皿(+/0番1種)

ねじの
呼び		 ピッチ
P		 D ネジ外径C ネジ外径D
基準
寸法		 許容差 最大 最小 最大 最小
1.4 0.50 2 +0.05
−0.1		 1.46 1.40 1.40 1.34
1.6 0.64 2.4 0
−0.14		 1.66 1.60 1.59 1.53
1.7 0.64 2.5 +0.05
−0.1		 1.76 1.70 1.69 1.63
2.0 0.79 3 +0.05
−0.2		 2.12 2.02 2.04 1.94
2.5 1.06 3.8 0
−0.25		 2.63 2.53 2.54 2.44
