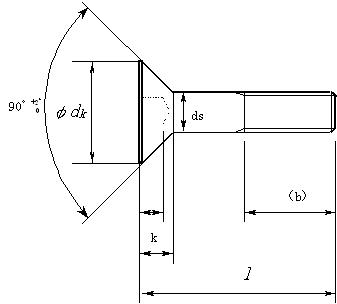

| ねじの呼び |
ピッチ
Ｐ |
b
(参考) |
ds
|
dk |
k
最大 |
s
呼び
|
t
最小
|
e
最小
|
| 最大 |
最小 |
理論寸法
最大 |
実寸法
最小 |
| M3 |
0.5
|
18 |
3
|
2.86 |
6.72 |
5.54
|
1.86
|
2 |
1.1 |
2.3 |
M4
|
0.7
|
20 |
4
|
3.82 |
8.96 |
7.53 |
2.48 |
2.5 |
1.5 |
2.87 |
M5
|
0.8
|
22 |
5
|
4.82 |
11.2 |
9.43 |
3.1 |
3 |
1.9 |
3.44 |
M6
|
1
|
24 |
6
|
5.82 |
13.44 |
11.34 |
3.72 |
4 |
2.2 |
4.58 |
M8
|
1.25
|
28 |
8
|
7.78 |
17.92 |
15.24 |
4.96 |
5 |
3 |
5.72 |
M10
|
1.5
|
32 |
10
|
9.78 |
22.4 |
19.22 |
6.2 |
6 |
3.6 |
6.86 |
M12
|
1.75
|
36 |
12
|
11.73 |
26.88 |
23.12 |
7.44
|
8 |
4.3 |
9.15 |
| M14 |
2 |
40 |
14 |
13.73 |
30.8 |
26.52 |
8.4 |
10 |
4.5 |
11.43 |
M16
|
2
|
44 |
16
|
15.73 |
33.6 |
29.01 |
8.8
|
10 |
4.8 |
11.43 |
| M20 |
2.5 |
52 |
20 |
19.67 |
40.32 |
20.00 |
10.16 |
12 |
5.6 |
13.72 |
|
