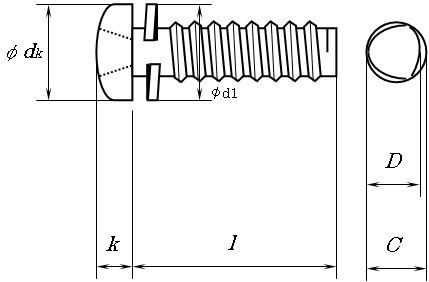

ナベP-2 BタイプPAN HEAD(P-2) SPECIAL TAPPING SCREW(B-TYPE)

ナベP-2(+)

呼び径 ピッチ
(山/インチ)		 dk k 十字穴
の番号		 バネ座金
d1
(最大)		 a ねじ径
基準
寸法		 許容差 基準
寸法		 許容差 C D
最大 最小 最大 最小
2 40 3.5 0
−0.4		 1.3 ±0.1 1 4 1.8 2.03 1.95 1.95 1.87
2.6 28 4.5 0
−0.4		 1.7 ±0.1 1 4.8 2.1 2.63 2.55 2.54 2.46
3 24 5.5 0
−0.5		 2 ±0.15 2 5.5 2.4 3.04 2.94 2.94 2.84
4 18 7.0 0
−0.5		 2.6 ±0.15 2 7.0 3.5 4.04 3.94 3.90 3.80
