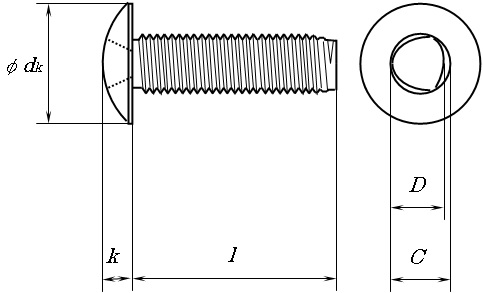

トラス SタイプTRUSS HEAD SPECIAL TAPPING SCREW(S-TYPE)

トラス(+)

呼び径 ピッチ
P		 dk k 十字穴
の番号		 ねじ径
基準
寸法		 許容差 基準
寸法		 許容差 C D
最大 最小 最大 最小
2 0.4 4.5 0
−0.4		 1.2 ±0.1 1 2.03 1.95 1.95 1.87
2.3 0.4 5.2 0
−0.4		 1.4 ±0.1 1 2.33 2.25 2.25 2.17
2.6 0.45 5.9 0
−0.4		 1.6 ±0.1 1 2.64 2.56 2.55 2.47
3 0.5 6.9 0
−0.5		 1.9 ±0.15 1 3.04 2.96 2.94 2.86
3.5 0.6 8.1 0
−0.5		 2.2 ±0.15 2 3.55 3.47 3.43 3.35
4 0.7 9.4 0
−0.5		 2.5 ±0.15 2 4.06 3.98 3.92 3.84
5 0.8 11.8 0
−0.6		 3.1 ±0.15 2 5.08 5.00 4.92 4.84
